如何在VxWorks系统下配置SD卡

标识说明

#

VIP

#

配置SD卡设备

#

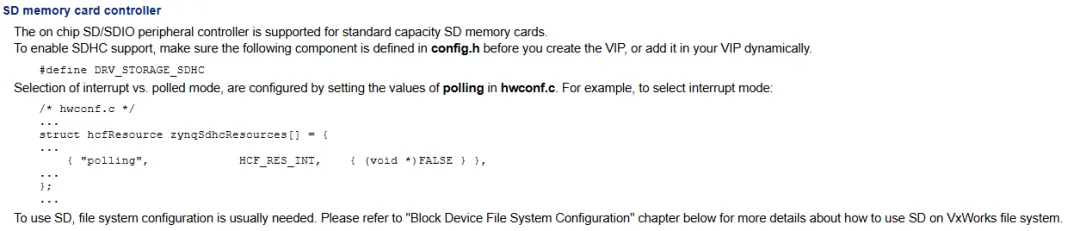

官方文档的说明如下：

综上所述，需要在config.h文件中注释掉第228行，定义DRV_STORAGE_SDHC参数：如下所示：

块设备配置

#

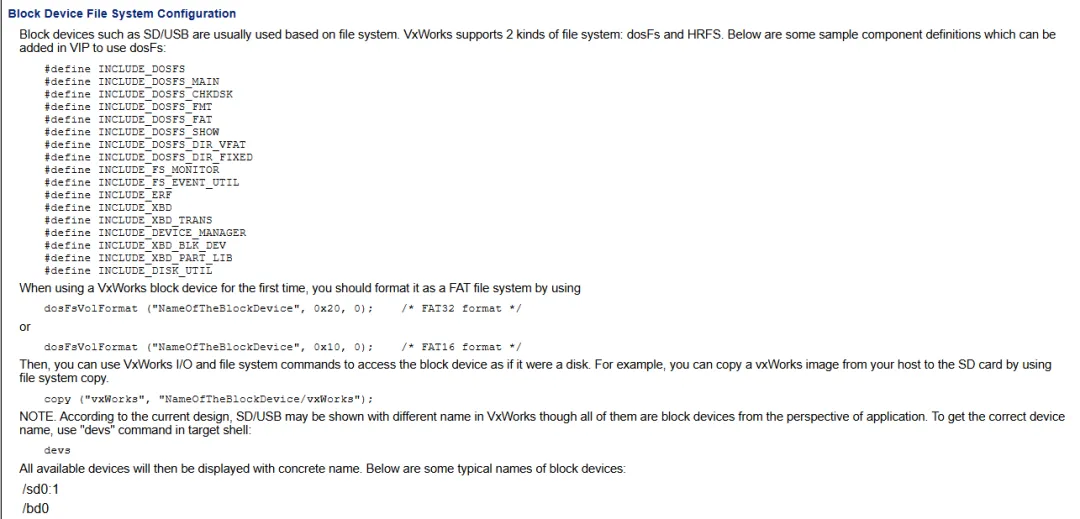

官方文档说明如下：

综上所述，需要在config.h文件中定义如下声明，并且需要在VIP工程中的kernel configuration配置界面一一配置下列声明，否则编译不过会报错！！！

#define INCLUDE_DOSFS
#define INCLUDE_DOSFS_MAIN
#define INCLUDE_DOSFS_CHKDSK
#define INCLUDE_DOSFS_FMT
#define INCLUDE_DOSFS_FAT
#define INCLUDE_DOSFS_SHOW
#define INCLUDE_DOSFS_DIR_VFAT
#define INCLUDE_DOSFS_DIR_FIXED
#define INCLUDE_FS_MONITOR
#define INCLUDE_FS_EVENT_UTIL
#define INCLUDE_ERF
#define INCLUDE_XBD
#define INCLUDE_XBD_TRANS
#define INCLUDE_DEVICE_MANAGER
#define INCLUDE_XBD_BLK_DEV
#define INCLUDE_XBD_PART_LIB
#define INCLUDE_DISK_UTIL

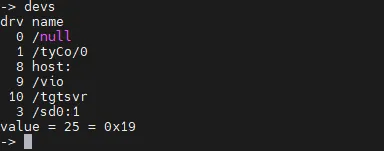

编译之后使用FTP方式引导镜像，然后成功启动，shell终端输入devs命令可查看当前设备列表：

格式化SD卡

#

第一次使用SD卡时需要格式化为FAT32模式的。

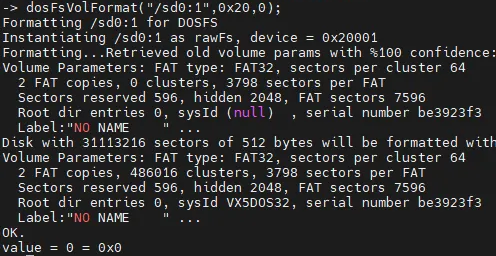

Shell终端输入dosFsVolFormat(“/sd0:1”,0x20,0);命令即可格式化SD卡。结果如下：

复制镜像到SD卡

#

shell终端输入copy(“vxWorks”,”/sd0:1/vxWorks”);命令，结果如下：

VBP

#

官方文档解释

#

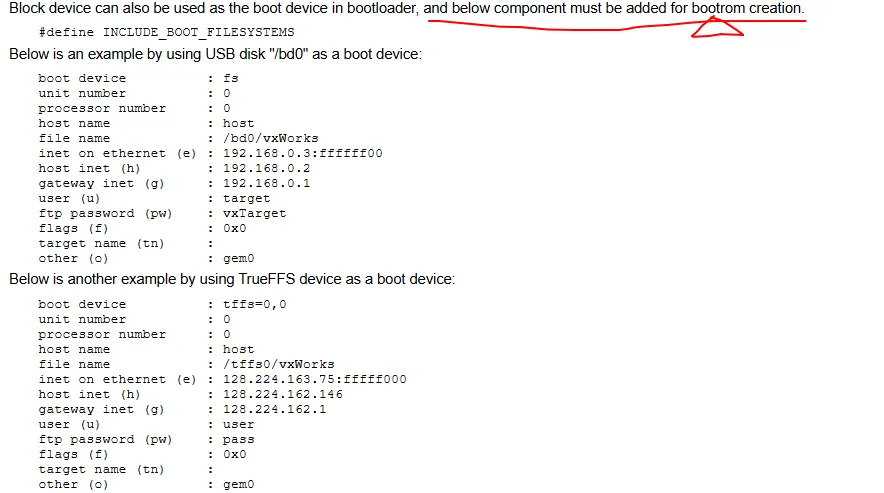

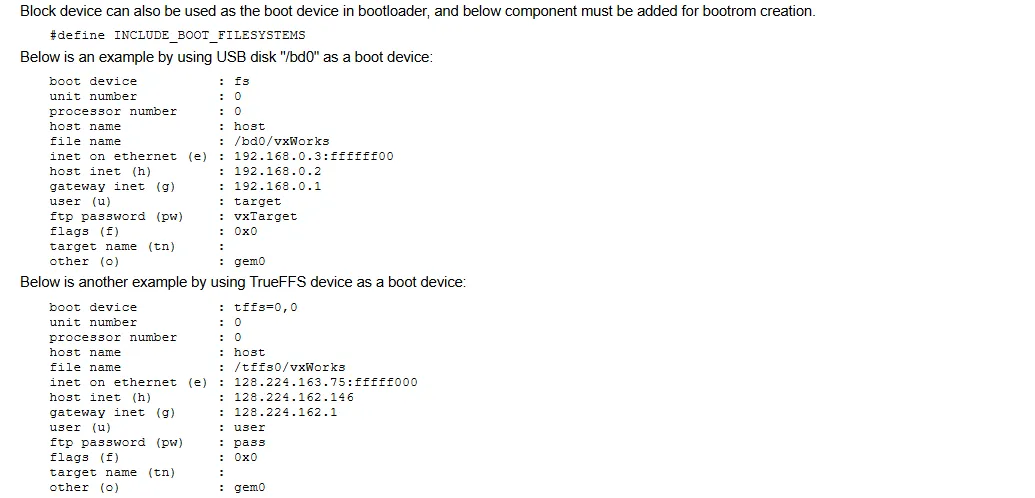

官方文件说明如下：

注：该组件不能添加在镜像工程中，如果添加到镜像工程中会改变启动地址，导致系统中的部分程序无法正常运行。比如无法识别到sd卡设备。

流程

#

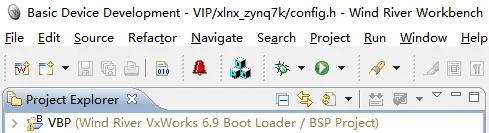

新建VBP工程，可参考FTP引导文档。

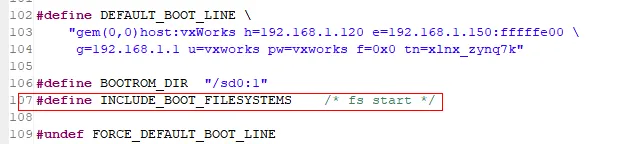

添加宏定义：

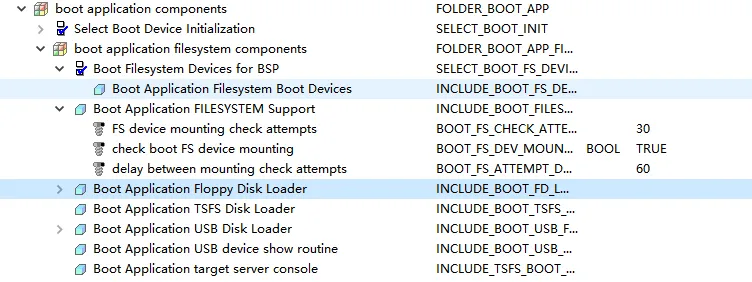

注：VIP工程中的INCLUDE_BOOT_FILESYSTEMS组件应该关闭，如下图：

烧录

#

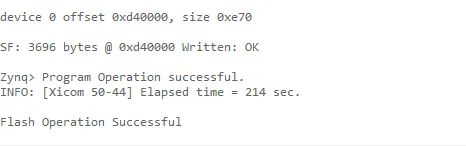

将生成的bootroom文件参考FTP文档中的烧录方式烧录到Flash中。

测试

#

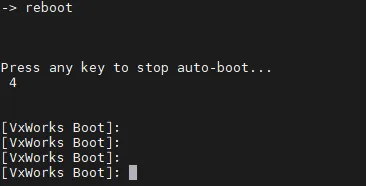

根据2.4章节可知SD卡此时已经有了最新的镜像。那么直接重新进入到bootroom的配置界面：

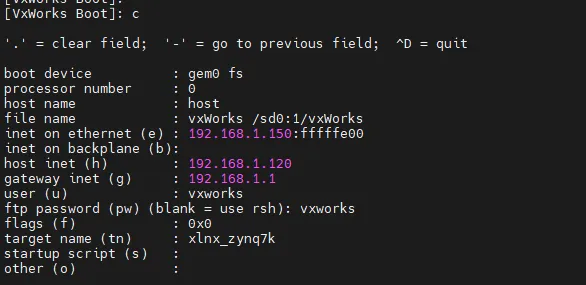

修改启动参数：

• 输入C键配置boot参数
• 修改boot device为fs，官方文档上有关于fs，gem0，tffs的启动介绍
• 修改file name 为/sd0:1/vxWorks
• 其余参数默认配置
• 输入@即可开始引导镜像

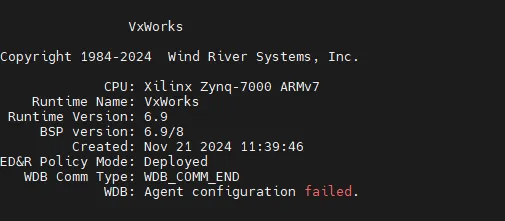

启动后的界面：

官方文档

#

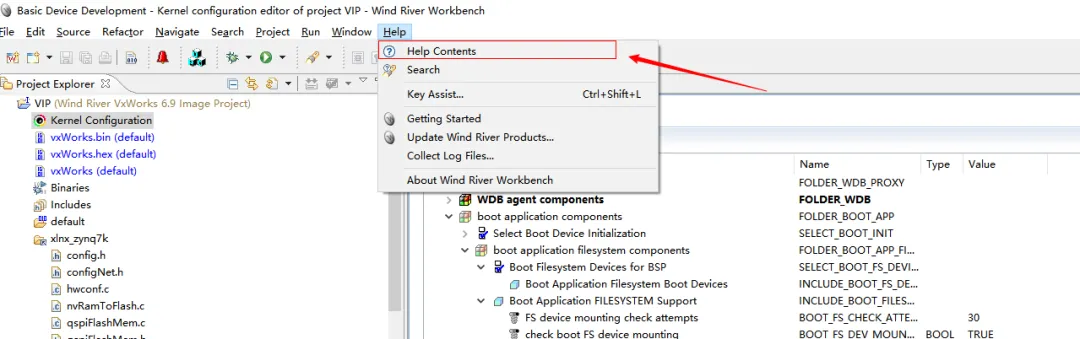

官方文档的打开方式：

路径：

WindRiver Documentation->VxWorks,6.9->BSPs and Drivers->BSP xlnx_zynq7k 6.9 Reference
